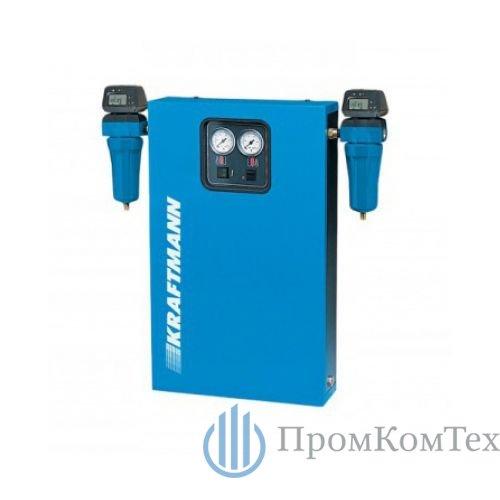

Адсорбционные осушители Kraftmann
Осушители адсорбционного типа серия ADS (точка росы - 40, - 70 зависит от времени осушения, холодная регенерация)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
т.р. - 20 / т.р. - 40
ADS 9
150 / 120
10
3/8
797х778х170
29
220
ADS 17
283 / 250
10
3/8
797х778х170
37
220
ADS 25
416 / 380
10
3/8
797х778х170
51
220
ADS 35
583 / 480
10
3/8
793х930х217
69
220
ADS 45
750 / 600
10
1/2
793х930х217
71
220
Осушители адсорбционного типа серия ADN
(блок управления Level1, точка росы - 40, - 70 зависит от времени осушения, холодная регенерация)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
ADN 91
1500
16
1/2
1950х750х750
184
220
ADN 141
2333
16
3/4
1950х750х750
221
220
ADN 271
4500
16
1
1980х1150х750
402
220
ADN 351
5833
16
1 1/2
1980х1150х750
425
220
ADN 521
8666
16
1 1/2
1990х1150х750
553
220
ADN 681
11333
16
1 1/2
1990х1150х750
657
220
ADN 901
15000
16
2
2000х1150х750
816
220
ADN 1051
17500
10
2 1/2
1930х1500х1320
960
220
ADN 1351
22500
10
2 1/2
1950х1500х1420
1270
220
ADN 1651
27500
10
3
2105х1500х1470
1570
220
ADN 1951
32500
10
3
2105х1500х1520
1650
220
ADN 2351
39166
10
DN 100
2190х1500х1720
2075
220
ADN 2700
45000
10
DN 100
2283х1700х1770
2300
220
ADN 3600
60000
10
DN 100
2242х1950х1920
3230
220
ADN 5201
86666
10
DN 100
2439х2400х2164
4100
220
ADN 7101
118333
10
DN 150
2709х2690х2334
5750
220
ADN 9001
150000
10
DN 150
2568х2820х2594
6800
220
Осушители адсорбционного типа серия ADN-CA
(Блок управления Level 1, в комплекте с карбоновым фильтром, зав. настройка на точку росы - 40, холодная регенерация)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
ADN-CA 70
1166
16
1/2
2000 x 1430 x 800
283
220
ADN-CA 110
1833
16
3/4
2000 x 1430 x 800
346
220
ADN-CA 160
2666
16
3/4
2000 x 1430 x 800
573
220
ADN-CA 200
3333
16
1
2000 x 1830 x 800
736
220
ADN-CA 300
5000
16
1
2000 x 1830 x 800
741
220
ADN-CA 450
7500
16
1 1/2
2000 x 1830 x 800
706
220
ADN-CA 650
10833
16
1 1/2
2000 x 1830 x 800
832
220
ADN-CA 800
13333
16
2
2000 x 1830 x 800
1253
220
ADN-CA 1000
16666
10
2 1/2
1930 x 1500 x 1300
1200
220
ADN-CA 1350
22500
10
2 1/2
1950 x 1500 x 1400
1470
220
ADN-CA 1650
27500
10
3
2070 x 1500 x 1450
1770
220
ADN-CA 1950
32500
10
3
2090 x 1500 x 1500
2040
220
ADN-CA 2350
39166
10
DN 100
2190 x 1500 x 1700
2310
220
ADN-CA 2700
45000
10
DN 100
2220 x 1700 x 1750
2620
220
ADN-CA 3600
60000
10
DN 100
2300 x 1950 x 1900
2778
220
ADN-CA 5150
85833
10
DN 100
2500 x 2400 x 2040
4630
220
ADN-CA 7100
118333
10
DN 150
2610 x 2690 x 2300
5400
220
ADN-CA 9300
155000
10
DN 150
2510 x 2820 x 2560
6534
220
Осушители адсорбционного типа серия ADE
(Станция подготовки воздуха, в комплекте с карбоновым фильтром, фильтром на входе и выходе, точка росы - 40, - 70 в зависимости от времени осушения, холодная регенерация)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
ADE 9
150
16
3/8
900х1400х240
77
220
ADE 17
283
16
3/8
900х1400х240
113
220
ADE 25
416
16
3/8
900х1400х240
130
220
ADE 35
583
16
3/8
1085х1400х400
163
220
ADE 45
750
16
1/2
1085х1400х400
187
220
ADE 70
1166
16
1/2
2000х1430х800
283
220
ADE 110
1833
16
3/4
2000х1430х800
346
220
ADE 160
2666
16
3/4
2000х1430х800
416
220
ADE 200
3333
16
1
2000х1830х800
496
220
ADE 300
5000
16
1
2000х1830х800
496
220
ADE 450
7500
16
1 1/2
2000х1830х800
706
220
ADE 650
10833
16
1 1/2
2000х1830х800
832
220
ADE 800
13333
16
2
2000х1830х800
923
220
ADE 1000
16666
10
2 1/2
запрос
1000
220
ADE 1350
22500
10
2 1/2
запрос
1225
220
ADE 1650
27500
10
3
запрос
1475
220
ADE 1950
32500
10
3
запрос
1700
220
ADE 2350
39166
10
DN 100
запрос
1930
220
ADE 2700
45000
10
DN 100
запрос
2180
220
ADE 3600
60000
10
DN 100
запрос
2315
220
ADE 5150
85833
10
DN 100
запрос
3860
220
ADE 7100
118333
10
DN 150
запрос
4500
220
ADE 9300
155000
10
DN 150
запрос
5445
220
Осушители адсорбционного типа серии KMW (точка росы - 40, горячая регенерация, интегрированный нагревательный элемент)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
KMW 74
4083
10
1
2170х670х450
300
380
KMW 120
6666
10
1 1/2
2280х855х500
450
380
KMW 196
10883
10
1 1/2
2620х905х550
670
380
KMW 236
13083
10
2
2750х1035х600
800
380
KMW 308
17100
10
2
2750х1085х650
950
380
KMW 385
21366
10
3
3050х1475х1060
1300
380
KMW 575
31933
10
DN 80
3050х1600х1110
1900
380
KMW 675
37500
10
DN 80
3050х1600х1160
2110
380
KMW 801
44500
10
DN 100
3175х1790х1185
2400
380
KMW 1077
59833
10
DN 100
3175х1790х1235
3100
380
KMW 1284
71333
10
DN 100
3175х1790х1260
3400
380
Осушители адсорбционного типа серии KBP (точка росы - 40, горячая регенерация, внешний нагревательный элемент)
Модель
Пропускная способность, л/мин
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
KBP 525
17550
10
DN 80
2060х2045х1400
1500
380
KBP 775
25733
10
DN 80
2060х2315х1450
1800
380
KBP 1050
35100
10
DN 80
2190х2315х1580
2000
380
KBP 1300
43283
10
DN 80
2410х2415х1575
2690
380
KBP 1575
52650
10
DN 80
2200х2855х1675
2700
380
KBP 1825
60833
10
DN 100
2142х3055х1930
3400
380
KBP 2100
70200
10
DN 100
2400х3270х2150
3800
380
KBP 2625
81900
10
DN 100
2100х3770х2150
4700
380
KBP 3150
105300
10
DN 150
2300х3750х2410
5700
380
KBP 3675
126183
10
DN 150
2455х3750х2410
6200
380
KBP 4200
140400
10
DN 150
2282х4775х2537
7100
380
KBP 4750
157950
10
DN 150
2500х4300х2500
8000
380
KBP 5250
175500
10
DN 150
2600х4300х2500
8400
380
KBP 5800
194216
10
DN 150
2700х4300х2500
8800
380
Осушители адсорбционного типа серии KDB (точка росы -40, горячая регенерация, внешний нагревательный элемент)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
KDB 22
11833
10
DN 80
2160х1590х2925
1400
380
KDB 23
16416
10
DN 80
2230х1590х2925
1500
380
KDB 24
27916
10
DN 80
2230х1590х2925
2000
380
KDB 25
36333
10
DN 80
2420х1590х2925
2400
380
KDB 26
43250
10
DN 100
2730х1890х2985
2900
380
KDB 27
56416
10
DN 100
2830х1890х2985
3500
380
KDB 28
77000
10
DN 150
3640х2550х3270
4700
380
KDB 29
92333
10
DN 150
3840х2450х3270
5900
380
KDB 30
114333
10
DN 150
3940х2520х3270
6900
380
KDB 31
138500
10
DN 150
4040х2520х3270
7700
380
KDB 32
156166
10
DN 200
5380х2425х3035
10500
380
KDB 33
181416
10
DN 200
5380х2425х3085
11500
380
KDB 34
198583
10
DN 200
5580х2545х3085
12500
380
KDB 35
225833
10
DN 200
5625х2595х3085
13500
380
Осушители адсорбционного типа серии KHBD (точка росы - 40, гибридный осушитель)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
KHBD 1200
20000
10
DN 80
4300х1550х2250
2500
380
KHBD 1500
25000
10
DN 100
4300х1550х2250
2700
380
KHBD 2000
33333
10
DN 150
4600х1900х2250
3300
380
KHBD 2500
41666
10
DN 150
4600х1900х2250
3500
380
KHBD 3000
50000
10
DN 150
4600х1900х2250
4200
380
KHBD 4000
66666
10
DN 150
4600х1900х2250
4350
380
KHBD 5000
83333
10
DN 150
5150х3250х2600
5500
380
KHBD 6000
100000
10
DN 200
5200х3400х2100
6250
380
KHBD 7000
116666
10
DN 200
5200х3800х2200
7300
380
KHBD 8000
133333
10
DN 200
5200х3800х2200
7700
380
KHBD 9000
150000
10
DN 200
5200х4100х2400
8900
380
Осушители адсорбционного типа серии KHС (точка росы - 25)
Модель
Пропускная способность, л/мин, DIN / ISO 7183
Макс.давление, бар
присоед.
Габариты, мм (высота/ ширина/ глубина)
Вес, кг
Напряжение,В
KHC 980
16300
11,5
Осушители KHC изготавливаются на заказ по индивидуальному техническому заданию, поэтому некоторые технические характеристики заранее неизвестны
KHC 1220
20200
11,5
KHC 1490
24800
11,5
KHC 1650
27516
11,5
KHC 2470
41100
11,5
KHC 2780
45300
11,5
KHC 3390
56500
11,5
Внимание! Выбор осушителя необходимо осуществлять с учетом коэффициентов коррекции в зависимости от рабочих параметров на производстве.
Vn - поток воздуха на входе,
Vk - пропускная способность осушителя,
F1 - поправочный коэффициент 1,
F2 - поправочный коэффициент 2.
Vk = Vn / ( F1 * F2 )
Пример расчета пропускной способности (на примере серии ADN):
Vn = 10 м3/мин,
Температура на входе - +40°С,
Рабочее давление - 10 бар.
Vk = 10 м3/мин / ( 1.17 * 0,96 ) = 8.9 м3/мин
Вывод: необходим осушитель с пропускной способностью не менее 8.9 м3/мин
